熱処理コンテスト第4回 ~ / 一般社団法人日本熱処理技術協会

熱処理コンテスト第4回 ~

熱処理コンテスト
　チーム対抗で自由な熱処理を施し、その強度を競ったら面白いと考え、2021年度より「熱処理の学び」，「失敗からのイノベーション（失敗の共有）」，「人材交流」などを目的として「中部支部・熱処理コンテスト」（以下，熱コン）を開催しております．熱コンでは，支給された試験片に，課された要求特性を満たすために，それぞれのチームが知恵と工夫を凝らして熱処理を実施し，優れた要求特性を発現した上位チームに賞を授与するものです．
　企業で熱処理に従事する技術者や研究者，官・大学の研究者や大学院生，学生など，長年熱処理に従事された方から若手の方まで幅広い年齢層の参加を期待しています．

【NEW】参加チームのお問合せ内容および回答を例示させて頂きます。
（2026年3月3日）

第5回熱処理コンテスト
　毎年大好評の【第5回熱処理コンテスト】を開催致します。
　第5回熱処理コンテストでは、S50Cのシャルピー衝撃試験を行

い、衝撃吸収エネルギーを競います。ただし、表面硬さ40HRC以上を保ってください。表面硬さを保ちつつ、じん性を高める自由な熱処理をご検討頂ければ幸いです。
　お早目の参加エントリーをお願いします。開催概要、課題詳細は下記の通りです。
　新しい課題ですので、歴代熱処理コンテスト上位入賞チームが、そのまま上位になるとは限りません。初参加のチームを含めて挑戦者をお待ちしております。

開催概要

■課題概要：炭素鋼への自由な熱処理＋独自ルールの衝撃試験（図1：試験片形状・寸法）にて競います。
■課題詳細発表：2025年10月末「熱処理5号」会誌と「熱処理技術協会中部支部HP」に掲載
~~■先行参加申込み受付：2025年9月1日（月）～10月30日（木）~~　終了しました。
~~■通常参加申込み受付：2025年10月31日（金）～12月5日（金）~~ 終了しました。
~~■試験片、TPお届け：2026年1月16日（金）~~　発送しました。
■コンテスト試験片提出〆切：2026年3月14日（土）[当日消印有効]
~~■参加費（税込み）：先行申込み12,000円/チーム，通常申込み15,000円/チーム（試験片3本含む）~~
~~■追加試験片（TP）：ご希望の場合、実費（2,500円（税込）／個）にてご購入いただくことができます。参加申込時に必要個数をご記入ください。~~
~~なお、TP数は、先行申込期間が30個/1チーム、通常申込期間が20個/1チームを上限とさせていただき、参加申込み受付〆切日以後の購入はできません。~~
■参加資格：1チームに1名以上の正会員、学生会員が参加、または維持会員（維持会員は1口1チーム参加可能）とさせていただきます。
■結果発表：2026年春第16回中部支部講演大会および 2026年5月（予定）第101回春季講演大会
■参加申込方法：以下のリンクからお申込みください。折り返し、申込完了通知を電子メールにて返送し、参加費のお支払方法についてご連絡いたします。
https://forms.office.com/r/xZBBxKQhHC
■その他お問合せ：中部支部事務局　高須，永野まで（TEL：0566-24-2080，MAIL：info[at]jsht-chubu.jp [at]を＠に変換して送信ください）

課題詳細

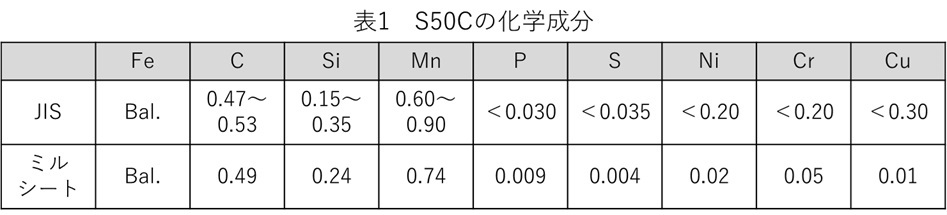

　図1に示す形状のS50C（生材，表1の化学成分）のシャルピー衝撃試験片（熱コンロゴ入り）を各1チームにつき3本支給します。表面硬さ40 HRC以上を保った上で、衝撃強度が最も高くなるように自由な熱処理を実施し、試験片1本を事務局に提出してください。
　事務局にて表面硬さ（HRC）を確認した上で、シャルピー衝撃試験を実施します。なお、ロックウェル硬さ測定位置は、図1斜線範囲内における衝撃強度に影響が生じない任意の箇所とさせて頂きます。

【試験、評価方法】

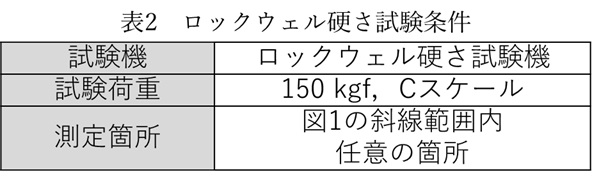

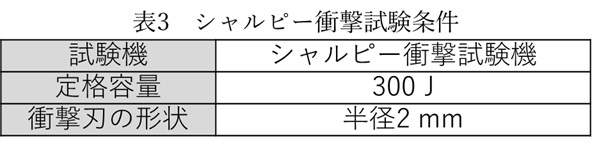

表2にロックウェル硬さ試験、表3にシャルピー衝撃試験の試験条件を示します。いずれも室温で事務局が実施致します。

■ルール，その他注意点：
・「熱コン」のロゴの刻印がある支給した試験片のみ使用可とします。
・熱処理等は、自由とします。
・試験片の厚みおよび幅の寸法変化が、±0.1 mmの範囲内であれば、ショットブラスト、表面硬化処理、コーティング、平面研磨も可としますが、全周面取り（C0.3）の状態を維持してください。
　ただし、反りに関しては、±0.1 mmの範囲ではなく公正な試験ができるかを基準に判断します。
・試験前に形状および寸法を支部事務局で計測し、合格した試験片のみ試験を実施します。（例：0.1 mm以上削って肉盛りされたものなどは不合格とします）
・「熱コン」のロゴの刻印が処理後も判別できるようにご配慮ください。
・ロックウェル硬さが40 HRC未満であっても、シャルピー衝撃試験は実施致します。ただし、40 HRC未満の試験片の衝撃強度は参考値扱い（上位入賞の非対象）とさせて頂きます。
・「試験片提出票」をダウンロードいただき、処理内容、処理条件、使用装置などの概要をご記入の上、試験片と一緒に提出してください。
・試験片は講演大会当日に返却いたします。ご都合がつけば講演大会に是非ご参加ください。
・チーム構成や1チームの人数制限はありません。
・アイデアのみで熱処理設備が無い方々のご参加も歓迎いたします。参加をご希望で、熱処理設備等でお困りの場合には、中部支部事務局（info@jsht-chubu.jp）までご相談ください。

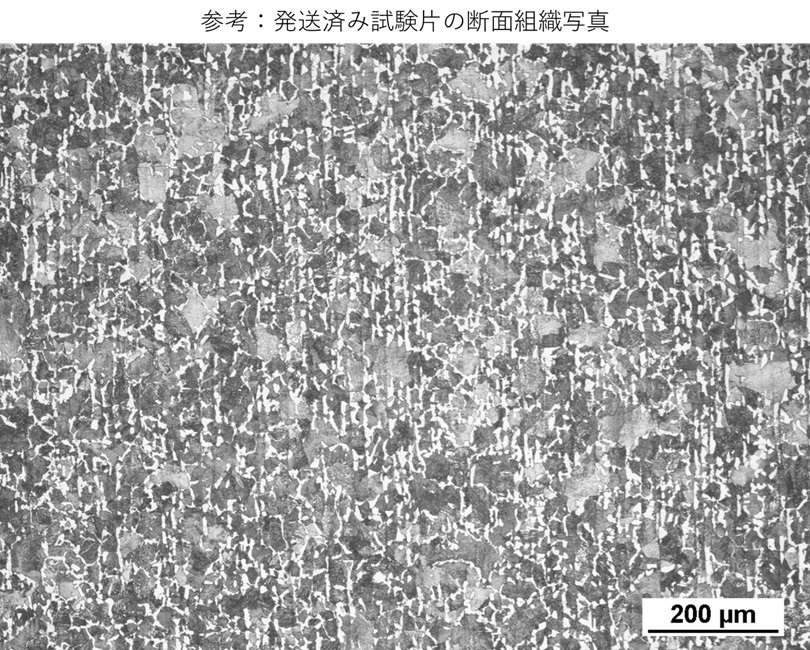

・支給する試験片は組成、寸法などバラツキを有します。無作為ですのでご了承ください。　（支給する試験片の組織を試験片発送時に、HPで公開予定）

「試験片提出票はここからダウンロード」

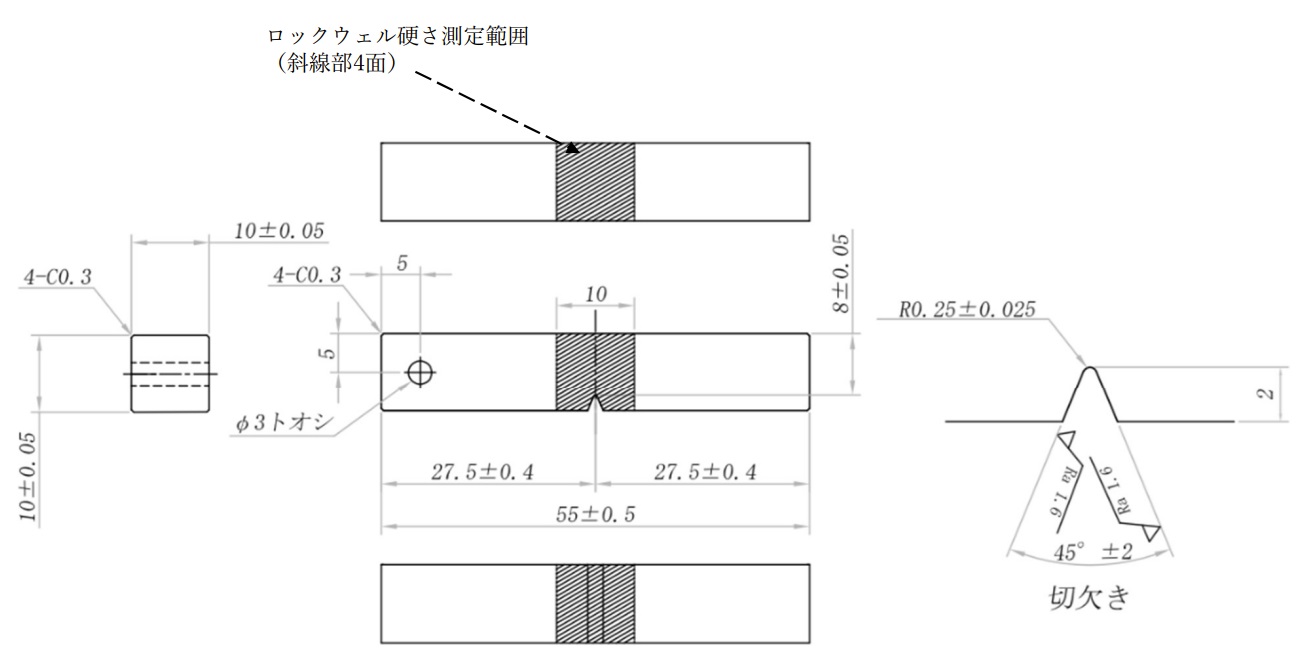

図1　衝撃試験片の形状と寸法

参加チームのお問合せ内容および回答

Q．提出するコンテスト試験片にセンター穴加工を実施しても良いでしょうか。
　　高周波熱処理の実施を考えており、10mm角の2面にセンター穴加工が必要になります。

A．10 mm×10mmの面内にセンター穴が収まっており、試験片の厚みおよび幅の寸法変化が±0.1 mmの範囲内であれば、問題ありません。

Q．ロックウェル硬さ測定について、測定位置はHPに「図1斜線範囲(4面)内における衝撃強度に影響
　　が生じない任意の箇所」とありますが、測定点数は1点でしょうか？複数点であればその最低値で判定でしょうか？

A．ご提出いただく試験片1本につき、ロックウェル硬さを1点測定致します。

Q．規定には「表面硬さ40HRC以上を保ってください」とありますが、例えば実測値が39.5HRCだった場合、
　　JISでは端数処理として四捨五入を用いるため、表記上は40HRCとなります。
　　このようなケースでは、実測値が規定値を下回っているものの、四捨五入後の表記が40HRCとなるため、
　　規定を満たしたと判断してよいのか、それとも不適合となるのかを教えていただきたいです。

A．課題詳細に記載の通り、40 HRC未満の試験片の衝撃強度は参考値扱いとさせていただきます。
　　したがって、実測値が39.5 HRCの場合、上位入賞の非対象と致します。

Ｑ．提出品に際し、指定部位の硬度測定を弊社で行ってから提出することは可能でしょうか。

Ａ．可能です。ただし、硬度測定箇所は3点までとしてください。

第4回熱処理コンテスト

年々盛り上がりを増す熱処理の集い【第4回　熱処理コンテスト】を開催します。
今回は、第1回熱処理コンテストと同様〔SCM440の3点曲げ試験〕でありながら、評価方法を〔最大荷重とクロスヘッド最大変位の合計値〕とします。第1回熱処理コンテストで〔最大荷重〕にて上位でも、今回の評価方法ではそのまま上位になるとは限りません。歴代熱処理コンテスト・チャンピオンにリベンジするチャンスかもしれません。

＊終了しました。大変盛況となりました。今回も大変多くの方にご参加いただき誠にありがとうございました。

開催概要

■課題：SCM440平板への自由な熱処理＋三点曲げ試験にて競います。
■評価：最大荷重（kN）＋クロスヘッドの最大変位（mm）の合計値により判定します。
■先行参加申込み受付：~~2024年9月2日（月）～10月31日（木）~~　締切りました。
■通常参加申込み受付：~~2024年11月１日（金）～12月6日（金）~~　締切りました。
多数の申込ありがとうございました。
■試験片、TPお届け：~~2025年１月17日（金）~~　発送しました。
■コンテスト試験片提出〆切：2025年3月15日（土）（当日消印有効）
■参加資格：1チームに1名以上の正会員、学生会員が参加、または維持会員（維持会員は1口1チーム参加可能）といたします。
■結果発表：~~2025年春第15回中部支部講演大会と5月（予定）第99回春季講演大会にて発表~~

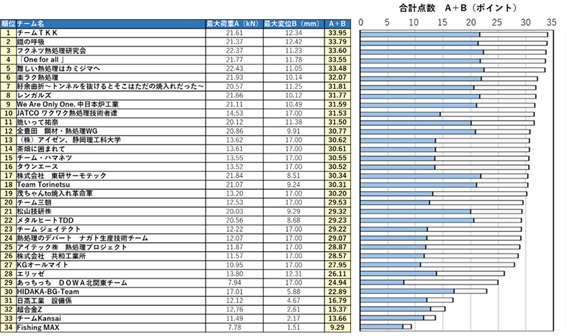

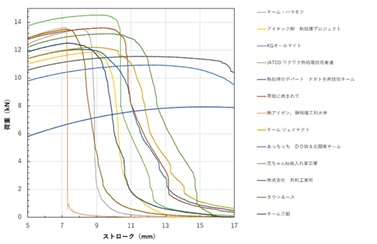

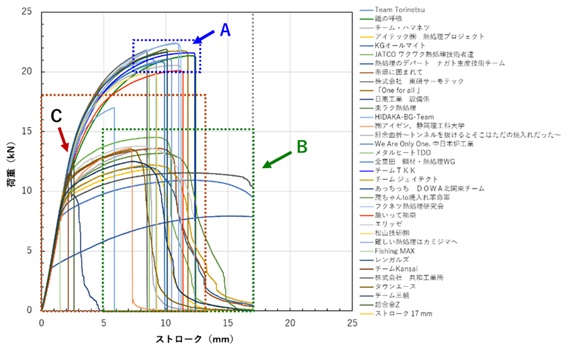

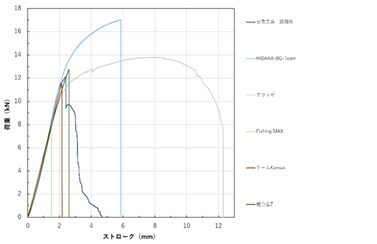

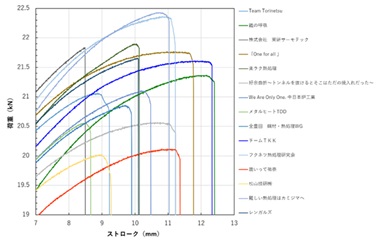

【第4回熱処理コンテスト結果発表会を　2025年4月24日（木）に実施しました】
■その他お問合せは、中部支部事務局高須、永野まで
TEL：0566-24-2080　MAIL: info[at]jsht-chubu.jp　（[at]は＠に変換して送信してください）

課題詳細

■課題：
各1チームにつき図1に示す形状のSCM440（生材）の3点曲げ試験片を3本支給します。3点曲げ試験における「最大荷重とクロスヘッドの最大変位の数値の合算値」が最も大きくなるよう熱処理等を実施し、試験片1本を事務局に提出してください。事務局にて3点曲げ試験（図2）を実施します。なお、表1に参考情報として試験片の化学成分を示します。

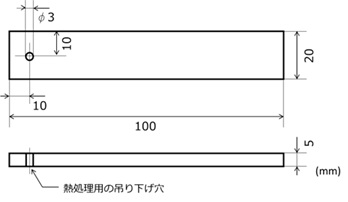

図1　三点曲げ試験片の形状と寸法図2　3点曲げ試験

表1　SCM440の化学成分（参考情報）　　　単位：mass%

	C	Si	Mn	P	S	Cu	Ni	Cr	Mo	Fe
規格範囲	0.38～0.43	0.15～0.35	0.60～0.90	0.030以下	0.030以下	0.30以下	0.25以下	0.90～1.20	0.15～0.30	Bal.
試験片*	0.42	0.17	0.64	0.014	0.004	0.13	0.08	1.07	0.18	Bal.

*試験片は同一ロットのものです。

■試験，評価方法：
3点曲げ試験（室温大気中，支点間距70mm，クロスヘッド速度5mm/min，上部治具の先端半径5mm）で得られる試験荷重-クロスヘッド変位曲線にて、「最大荷重A（kN）の数値とクロスヘッドの最大変位B（mm）の数値の合算値【A+B】」により判定します。ここでの最大変位とは、「試験片の破断までの変位」もしくは「最大 17（mm）の変位」とします。図3に試験結果とその計算結果を例示します。なお、「熱コン」の刻印された面を上にして試験を行います。

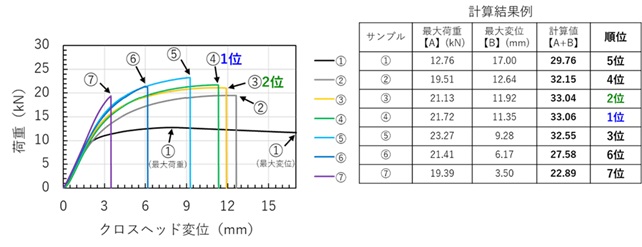

図3　試験結果とその計算結果の例

■ルール，その他：
・「熱コン」のロゴの刻印がある支給した試験片のみ使用可とします。
・熱処理等は、自由とします。
・試験片の厚みおよび幅の寸法変化が、±0.1 mmの範囲内であれば、ショットブラスト、表面硬化処理、コーティング、平面研磨も可としますが、全周面取り（C0.3）の状態を維持してください。ただし、反りに関しては、±0.1 mmの範囲ではなく公正な試験ができるかを基準に判断します。
・試験前に形状および寸法を支部事務局で計測し、合格した試験片のみ試験を実施します。　（例：0.1 mm以上削って肉盛りされたものなどは不合格とします）
・「熱コン」のロゴの刻印が処理後も判別できるようにご配慮ください。

■第4回熱処理コンテストに参加いただいたチーム一覧（申込み順）

	チーム名	団体名
1	Team Torinetsu	鳥取県金属熱処理協業組合
2	鐡の呼吸	旭千代田工業㈱、三洋電子㈱
3	チーム・ハマネツ	浜松熱処理工業㈱
4	アイテック㈱　熱処理プロジェクト	アイテック㈱
5	KGオールマイト	兼松㈱、㈱長倉製作所
6	JATCO ワクワク熱処理技術者達	ジヤトコ㈱
7	熱処理のデパート　ナガト生産技術チーム	㈱ナガト
8	茶畑に囲まれて	㈱石井熱錬、福岡県工業技術センター
9	株式会社　東研サーモテック	㈱東研サーモテック
10	「One for all 」	中外炉工業㈱
11	日高工業　設備係	日高工業㈱
12	楽ラク熱処理	アイコクアルファ㈱
13	HIDAKA-BG-Team	日高工業㈱
14	株式会社アイゼン・静岡理工科大学	㈱アイゼン，静岡理工科大学
15	紆余曲折～トンネルを抜けるとそこはただの焼入れだった～	小松製作所　生産技術開発センタ
16	We Are Only One. 中日本炉工業	中日本炉工業㈱
17	メタルヒートTDD	㈱メタルヒート
18	全豊田　鋼材・熱処理WG	トヨタ自動車、愛知製鋼、アイシン、ダイハツ工業、デンソー、東海理化、日野自動車、ファインシンター、ジェイテクト
19	チームＴＫＫ	田村工業㈱
20	チームジェイテクト	㈱ジェイテクト
21	あっちっち　ＤＯＷＡ北関東チーム	ＤＯＷＡサーモテック㈱
22	茂ちゃんto焼入れ革命軍	東邦金属熱錬工業㈱
23	フクネツ熱処理研究会	㈱フクネツ
24	脆いって祐奈	久留米工業高等専門学校
25	エリッゼ	成和電子工業㈱
26	松山技研㈱	松山技研㈱
27	難しい熱処理はカミジマへ	㈱上島熱処理工業所
28	Fishing MAX	八田工業㈱
29	レンガルズ	高周波熱錬㈱
30	チームKansai	関西大学
31	株式会社　共和工業所	㈱共和工業所
32	タウンエース	トヨタ自動車㈱
33	チーム三朝	朝日熱処理工業㈱、三和熱錬工業㈱、大阪産業大学
34	超合金Z	大同大学
