熱処理コンテスト 第1回 ~第3回
ホーム | 中部支部紹介 | セミナー・講演会のお知らせ | 熱処理コンテスト | ねつ・が～る | 中部支部事業関連報告 | お問い合わせ
熱処理コンテスト
熱処理コンテスト
チーム対抗で自由な熱処理を施し、その強度を競ったら面白いと考え、2021年度より「熱処理の学び」，「失敗からのイノベーション（失敗の共有）」，「人材交流」などを目的として「中部支部・熱処理コンテスト」（以下，熱コン）を開催しております．熱コンでは，支給された試験片に，課された要求特性を満たすために，それぞれのチームが知恵と工夫を凝らして熱処理を実施し，優れた要求特性を発現した上位チームに賞を授与するものです．
企業で熱処理に従事する技術者や研究者，官・大学の研究者や大学院生，学生など，長年熱処理に従事された方から若手の方まで幅広い年齢層の参加を期待しています．
第3回熱処理コンテスト
中部支部では昨年に引き続き，【第３回 熱処理コンテスト】を開催いたします。第２回熱処理コンテストには全国から33チームが参加し，各チームさまざまな熱処理を実施され，挑戦していただきました。熱処理に関する知見を共有する、熱処理を学ぶ、熱処理を楽しむ、さまざまな目的で奮ってご参加ください。
＊終了しました。大変盛況となりました。今回も大変多くの方にご参加いただき誠にありがとうございました。次回にまたご期待ください。なお，第3回熱処理コンテストの結果の詳細、考察等につきましては日本熱処理技術協会第97回春季講演大会、会誌「熱処理」、ホームページにて後日報告いたします。そちらにもご期待ください。
第3回 熱処理コンテストに参加いただいたチーム一覧(申込み順）
| チーム名 | 団体名 | |
| 1 | 鐵の呼吸 | 旭千代田工業㈱、三洋電子㈱ |
| 2 | ＤＯＷＡサーモテック㈱ | DOWAサーモテック㈱、DOWAサーモエンジニアリング㈱ |
| 3 | カチカチに聖奈 | 久留米高専 |
| 4 | フクネツ熱処理研究会 | ㈱フクネツ |
| 5 | 東研サムライ６ | ㈱東研サーモテック |
| 6 | 熱処理のデパート ナガト生産技術チーム | ㈱ナガト |
| 7 | KGオールマイト | 兼松㈱、㈱長倉製作所 |
| 8 | HIDAKA-SGBG-M1 | 日高工業㈱ |
| 9 | Team Torinestu | 鳥取県金属熱処理協業組合 |
| 10 | Emperor of Fire | 八田工業㈱ |
| 11 | （株）アイゼン，静岡理工科大学 | ㈱アイゼン、静岡理工科大学 |
| 12 | 日高工業 設備係チーム | 日高工業㈱ |
| 13 | チームなめらか（NTN） | NTN㈱ |
| 14 | チームKandai | 関西大学 |
| 15 | JATCO若手熱処理TEAM | ジヤトコ㈱ |
| 16 | 熱処理プロジェクト | アイテック㈱ |
| 17 | 茶畑に囲まれて | 石井熱錬㈱、福岡県工業技術センター |
| 18 | チーム・ハマネツ | 浜松熱処理工業㈱ |
| 19 | A.R.E_中外炉若トラ軍団 | 中外炉工業㈱ |
| 20 | チーム NexT | エヌティーテクノ㈱ |
| 21 | 全豊田 鋼材・熱処理WG | トヨタ自動車㈱、愛知製鋼㈱、㈱アイシン、ダイハツ工業㈱、 ㈱デンソー、㈱東海理化、㈱ジェイテクト、日野自動車㈱ |
| 22 | チームジェイテクト | ㈱ジェイテクト、㈱ジェイテクトコーティング |
| 23 | みさき | 三和熱錬工業㈱、朝日熱処理工業㈱ |
| 24 | スズキ株式会社 | スズキ㈱ |
| 25 | 浸窒処理技術向上グループ | 岡山県工業技術センター、東豊精機㈱ |
| 26 | 宮本LAB | 大同大学、日高工業㈱ |
| 27 | 楽ラク熱処理 | アイコクアルファ㈱ |
| 28 | トヨエース | トヨタ自動車㈱ |
| 29 | 鈴鹿高専×トヨタ自動車チーム | 鈴鹿高専、トヨタ自動車㈱ |
| 30 | 硬すぎ晋作 | ㈱小松製作所 |
| 31 | CSK５ team HT with E | 中日精工㈱ |
開催概要
■参加申込み受付開始：2023年12月11日（月）
■参加申込み受付〆切：2024年1月12日（金） 締切りました。多数のご参加ありがとうございました。
■参加者への試験片発送：2024年2月5日（月）予定 発送しました。
■試験片提出〆切：2024年3月29日（金） （当日の消印有効） 締切りました。すべてのチームの試験片を確認しました。
■熱処理コンテスト参加費（税込）：10,000円／1チーム
■参加資格：1チームに1名以上の正会員，学生会員が参加．または維持会員．（ただし、維持会員は1口1チーム参加可能とします．）
■結果発表：2024年4月（第14回中部支部講演大会内にて結果発表します．）
■結果発表会場：愛知県技術開発交流センター 交流ホールおよびMicrosoft Teams
（愛知県技術開発交流センターアクセス http://www.aichi-inst.jp/kouryu/access/）
結果発表について詳しくは，第14回中部支部講演大会をご参照ください。是非会場までお越しください。
ホームページで情報を随時更新していきますので御覧ください。
企画・主旨
熱処理コンテストでは，支給された試験片に，課された要求特性を満たすために，それぞれのチームが知恵と工夫を凝らし熱処理を実施し、優れた要求特性を発現した上位チームに賞を授与するものです。
企業で熱処理に従事する技術者や研究者，官・大学の研究者や大学院生，学生など，長年熱処理に従事された方から若手の方まで幅広い年齢層の参加を期待しています。企業，研究所ならびに高等教育機関における人材育成，チームビルディングなどの醸成に本企画を活用いただいております。
昨年の取組みについては、会誌「熱処理」に掲載の第4号をご参照ください。
競技内容と規定
【課題】
各1チームにつき以下の材質および形状の硬さ試験片を3個支給します．ロックウェル硬さ(HRC_150kg)のビッカース硬さ換算値①と、ビッカース硬さ(HV_300g)で測定した硬さ②の値の合計が最も大きくなるよう熱処理等を実施し，試験片1個を事務局に提出してください．事務局にて硬さ試験（図1）を実施します．
【試験片の材質および寸法】
材質：SS400（表1参照，生材）
寸法：図2参照
表1 標準成分
| Fe | C | Si | Mn | P | S |
| Bal. | - | - | - | <0.05 | <0.05 |

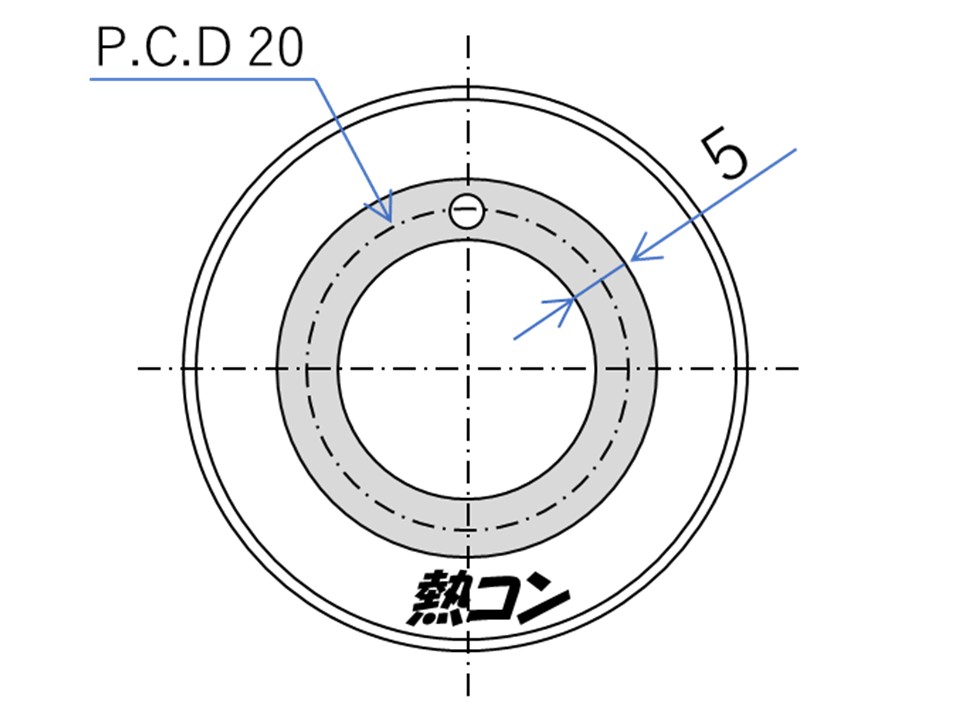

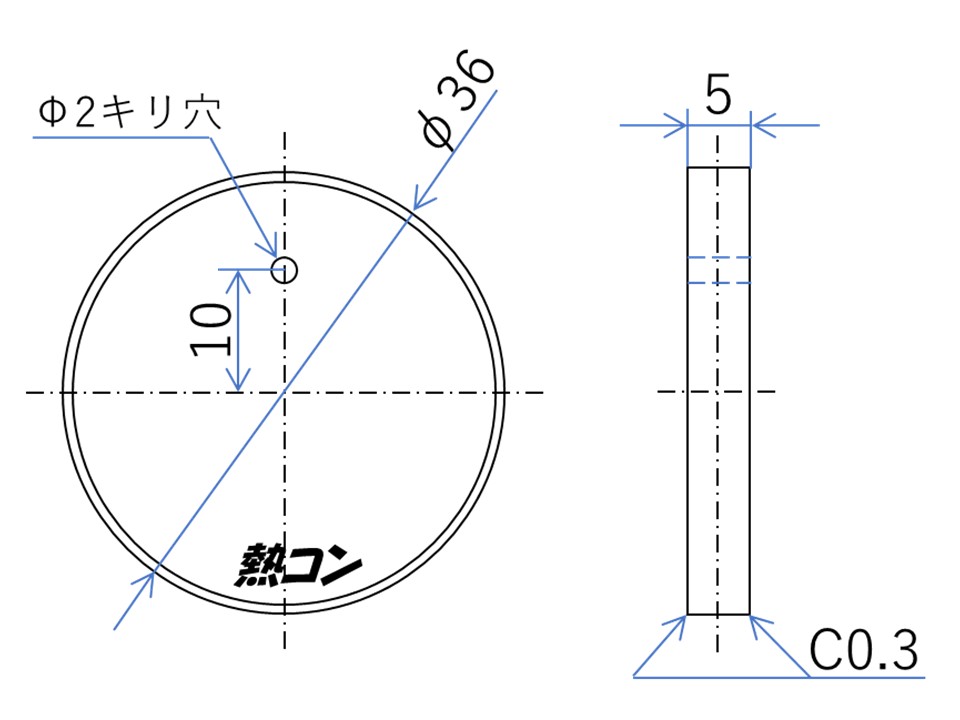

図2 試験片の寸法（全周面取り C0.3） 図3 硬さ測定位置
【試験，評価方法】
図３のハッチングで示す測定範囲で測定します。
① ロックウェル硬さ試験： Cスケール（試験荷重150ｋｇ） 1点(※１)
② ビッカース硬さ試験 ： 試験荷重300ｇ 3点平均
①のビッカース硬さ換算値と、②の値の合計で順位を競います。(※1)上位5チームについては、3点測定しその平均値とします。 なお，「熱コン」のロゴが刻印された面 チーム名をご記入いただいた面の裏面（訂正：2024/1/29）を測定します．
【ルール，その他】
・「熱コン」のロゴの刻印がある支給した試験片のみ使用可とします．
・＃800以上でのエメリー紙での最終仕上げ後を推奨します。
・熱処理等は自由とします．
・試験片の厚さの寸法変化が±0.1mmの範囲内であれば，ショットブラスト，表面硬化処理，コーティング，平面研磨も可としますが，全周面取りの状態を維持してください．
試験前に全周面取りを含む試験片の状態を支部事務局で判断し，合格した試験片のみ試験を実施します．（例：0.1mm以上削って肉盛りされたものなどは不合格とします）
・「熱コン」のロゴの刻印が処理後も判別できるようにご配慮ください。
・試験片の支給は2024年2月5日（月）発送を予定しています．
・下記のリンクから「試験片提出票」をダウンロードいただき，処理内容，処理条件，使用装置などの概要をご記入のうえ，試験片と一緒に提出ください．
・試験片は講演大会当日に返却いたします．ご都合がつけば講演大会に是非ご参加ください．
・チーム構成や1チームの人数制限はありません．ただし，1チームに1名以上の正会員，または維持会員，学生会員が参加していることを参加条件とします．
・アイデアのみで熱処理設備が無い方々のご参加も歓迎いたします．参加をご希望で，熱処理設備等でお困りの場合には，中部支部事務局（info@jsht-chubu.jp）までご相談ください．
・支給する試験片は組成，寸法などバラツキを有します．無作為ですのでご了承ください．
・追加の試験片をご希望の場合は、実費（600円（税込）／個）にてご購入いただくことができますので、参加申込時に必要個数をご記入ください。なお、追加の試験片は1チーム50個を上 限とさせていただき、参加申込み受付〆切日以後の購入はできません．
第３回熱処理コンテスト ギャラリー
 熱処理コンテストの取組み説明 |
 結果発表の様子 |
 表彰の様子その１ |
 表彰の様子その2 |
 表彰の様子その3 |
 表彰の様子その４ |
 優勝：楽ラク熱処理（アイコクアルファ（株））様の発表その１ |
 準優勝：DOWAサーモテック（DOWAサーモテック（株）、DOWAサーモエンジニアリング（株））様の発表その１ |
 特別賞：鈴鹿高専×トヨタ自動車チーム（鈴鹿工業高等専門学校、トヨタ自動車（株））様の発表その１ |
 優勝：楽ラク熱処理（アイコクアルファ（株））様の発表その２ |
 準優勝：DOWAサーモテック（DOWAサーモテック（株）、DOWAサーモエンジニアリング（株））様の発表その２ |
 特別賞：鈴鹿高専×トヨタ自動車チーム（鈴鹿工業高等専門学校、トヨタ自動車（株））様の発表その２ |
 会場の様子 |

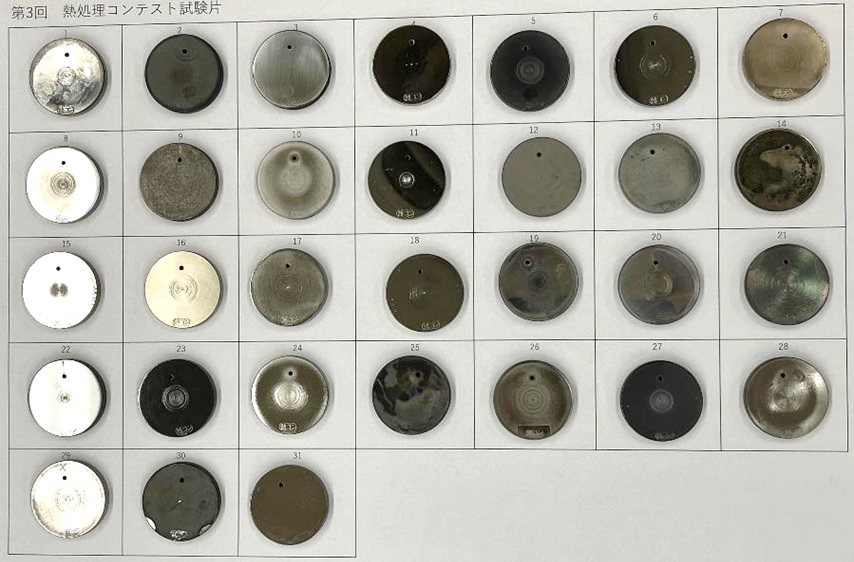

 試験片 |
 表彰盾 |
第３回熱処理コンテスト結果
優勝 ：アイコクアルファ（株）（楽ラク熱処理）
準優勝：DOWAサーモテック（株）＋DOWAサーモエンジニアリング（株）（DOWAサーモテック（株））
特別賞：鈴鹿工業高等専門学校＋トヨタ自動車（株）（鈴鹿高専×トヨタ自動車チーム）

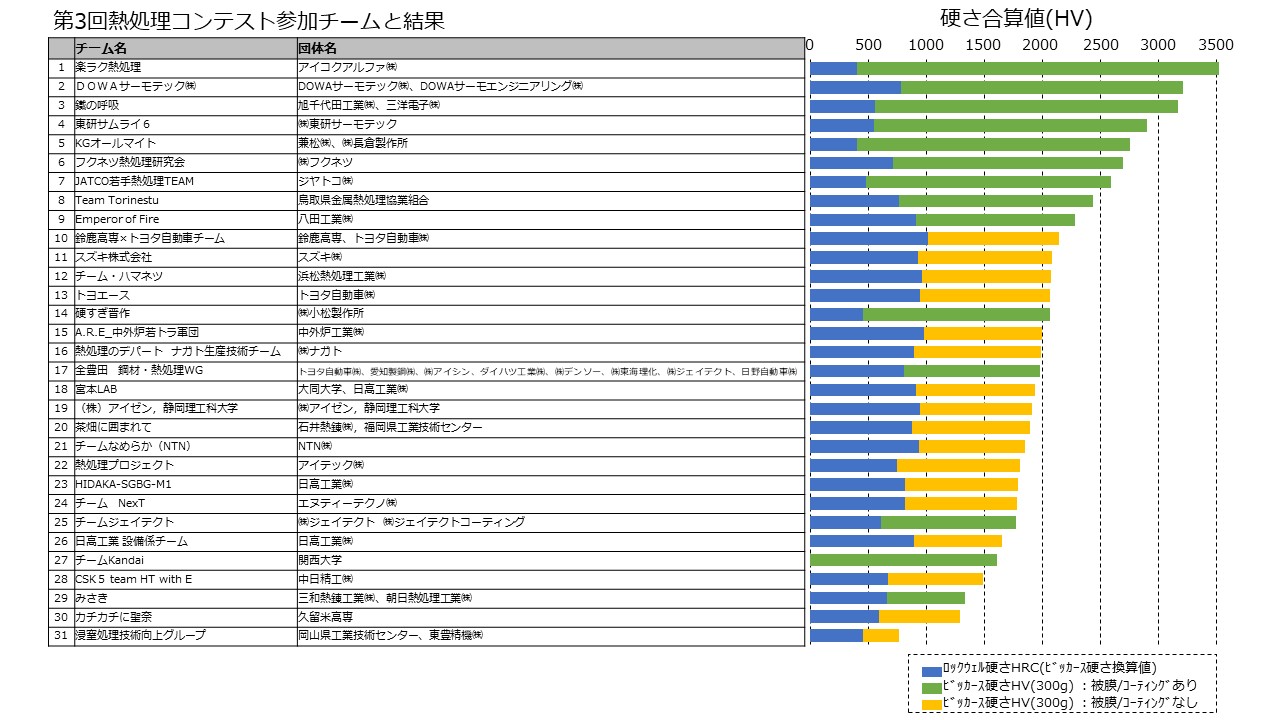

第３回熱処理コンテスト結果一覧【画像クリックで拡大】
第2回熱処理コンテスト
中部支部では昨年に引き続き，【第2回 熱処理コンテスト】を開催いたします。第1回熱処理コンテストには全国から24チームが参加し，各チームさまざまな熱処理を実施され，挑戦していただきました。熱処理に関する知見を共有する、熱処理を学ぶ、熱処理を楽しむ、さまざまな目的で奮ってご参加ください
＊終了しました。大変盛況となりました。多くの方にご参加いただき誠にありがとうございました。次回にまたご期待ください。なお，第2回熱処理コンテストの結果の詳細、考察等につきましては日本熱処理技術協会第95回春季講演大会、会誌「熱処理」、ホームページにて後日報告いたします。そちらにもご期待ください。
エントリーいただいた企業，大学一覧
（順不同）
１．旭千代田工業（株）
２．鳥取県金属熱処理協業組合
３．NTN（株）
４．八田工業（株）
５．（株）石井熱錬，福岡県工業技術センター
６．浜松熱処理工業（株）
７．兼松（株）
８．日高工業（株）/Aチーム
９．日高工業（株）/Bチーム
10．愛知製鋼（株）
11．東豊精機（株），岡山県工業技術センター
12．日本製鉄（株）
13．（株）ジェイテクト
14．（株）東研サーモテック
15．静岡理工科大学，（株）アイゼン
16．（株）ナガト
17．（株）不二機販
18．DOWAサーモテック（株）
19．中外炉工業（株）
20．日産自動車（株）
21．朝日熱処理工業（株）
22．アイコクアルファ（株）
23．ジヤトコ（株）
24．関西大学
25．大阪産業大学，新東工業（株）
26．エヌティーテクノ（株）
27．（株）アイシン福井
28．（株）アイシン
29．アイテック（株）
30．大同大学
31．高周波熱錬（株）
32．トヨタ自動車（株）
33．（株）小松製作所
開催概要
■参加申込み受付開始：2022年11月28日（月）
■参加申込み受付〆切：2023年1月20日（金） 締切りました。第1回を超えるさらに多数のエントリーありがとうございました。
■参加者への試験片発送：2023年2月6日（月） 発送しました。
■試験片提出〆切：2023年3月31日（金） （当日の消印有効） すべてのチームの試験片を受領いたしました。
■熱処理コンテスト参加費（税込）：7,000円／1チーム
■参加資格：1チームに1名以上の正会員，学生会員が参加．または維持会員．
（ただし、維持会員は1口1チーム参加可能とします．）
■結果発表：2023年4月24日（月）（第13回中部支部講演大会内にて結果発表します．詳しくは中部支部講演大会のページまで。）
■結果発表会場：愛知県技術開発交流センター 交流ホールおよびMicrosoft Teams
（愛知県技術開発交流センターアクセス http://www.aichi-inst.jp/kouryu/access/）
企画・主旨
熱処理コンテストでは，支給された試験片に，課された要求特性を満たすために，それぞれのチームが知恵と工夫を凝らし熱処理を実施し、優れた要求特性を発現した上位チームに賞を授与するものです。
企業で熱処理に従事する技術者や研究者，官・大学の研究者や大学院生，学生など，長年熱処理に従事された方から若手の方まで幅広い年齢層の参加を期待しています。企業，研究所ならびに高等教育機関における人材育成，チームビルディングなどの醸成に本企画を活用いただけますと幸いです。
競技内容と規定
【課題】
各1チームにつき以下の材質および形状の3点曲げ試験片を3本支給します．3点曲げ試験における耐荷重が最も大きくなるよう熱処理等を実施し，試験片1本を事務局に提出してください．事務局にて3点曲げ試験（図1）を実施します．
【試験片の材質および寸法】
材質：SPCC（表1参照，生材）
寸法：図2参照
| Fe | C | Mn | P | S |
| Bal. | <0.15 | <0.60 | 0.10 | <0.035 |
試験片の化学成分
【試験，評価方法】
3点曲げ試験（室温大気中，支点間距70mm，クロスヘッド速度5mm/min，上部治具の先端半径5mm）で得られる試験荷重-クロスヘッド変位曲線にて，最大の試験荷重により判定します．なお，「（一社）日本熱処理技術協会」の刻印された面を上にして試験を行います．
【ルール，その他】
・「（一社）日本熱処理技術協会」の刻印がある支給した試験片のみ使用可とします．
・熱処理等は自由とします．
・試験片の厚さおよび幅の寸法変化が±0.1mmの範囲内であれば，ショットブラスト，表面硬化処理，コーティング，平面研磨も可としますが，全周面取り（C0.5）の状態を維持してください．
ただし，試験片の反りに関しては±0.1mmの範囲内ではなく公正な試験ができるかを基準に判断します．試験前に形状および寸法を支部事務局で計測し，合格した試験片のみ試験を実施します．
・「（一社）日本熱処理技術協会」の刻印が処理後も判別できるようにご配慮ください。
・試験片の支給は2023年2月6日（月）発送を予定しています．
・試験片提出時に，処理内容，処理条件，使用装置などの概要を，所定のフォーマットに記入し，提出してください．
・試験片は講演大会当日に返却いたします．ご都合がつけば講演大会に是非ご参加ください．
・チーム構成や1チームの人数制限はありません．ただし，1チームに1名以上の正会員，または維持会員，学生会員が参加していることを参加条件とします．
・アイデアのみで熱処理設備が無い方々のご参加も歓迎いたします．参加をご希望で，熱処理設備等でお困りの場合には，中部支部事務局（info@jsht-chubu.jp）までご相談ください．
・支給する試験片は組成，寸法などバラツキを有します．無作為ですのでご了承ください．
・追加の試験片をご希望の場合は、実費（700円（税込）／枚）にてご購入いただくことができますので、申込用紙に必要枚数をご記入ください。なお、追加の試験片は1チーム50枚を上限とさせていただき、参加申込み受付〆切日以後の購入はできません。
第2回熱処理コンテスト ギャラリー
第2回熱処理コンテスト結果
優勝 ：㈱東研サーモテック（東研サムライ６） 最大荷重7.77 kN
準優勝：鳥取県金属熱処理協業組合（Team Torinetsu）最大荷重6.97 kN
特別賞：旭千代田工業㈱＋三洋電子㈱（鐵の呼吸） 最大荷重6.80 kN
最大荷重順に整理した結果を以下に示します。

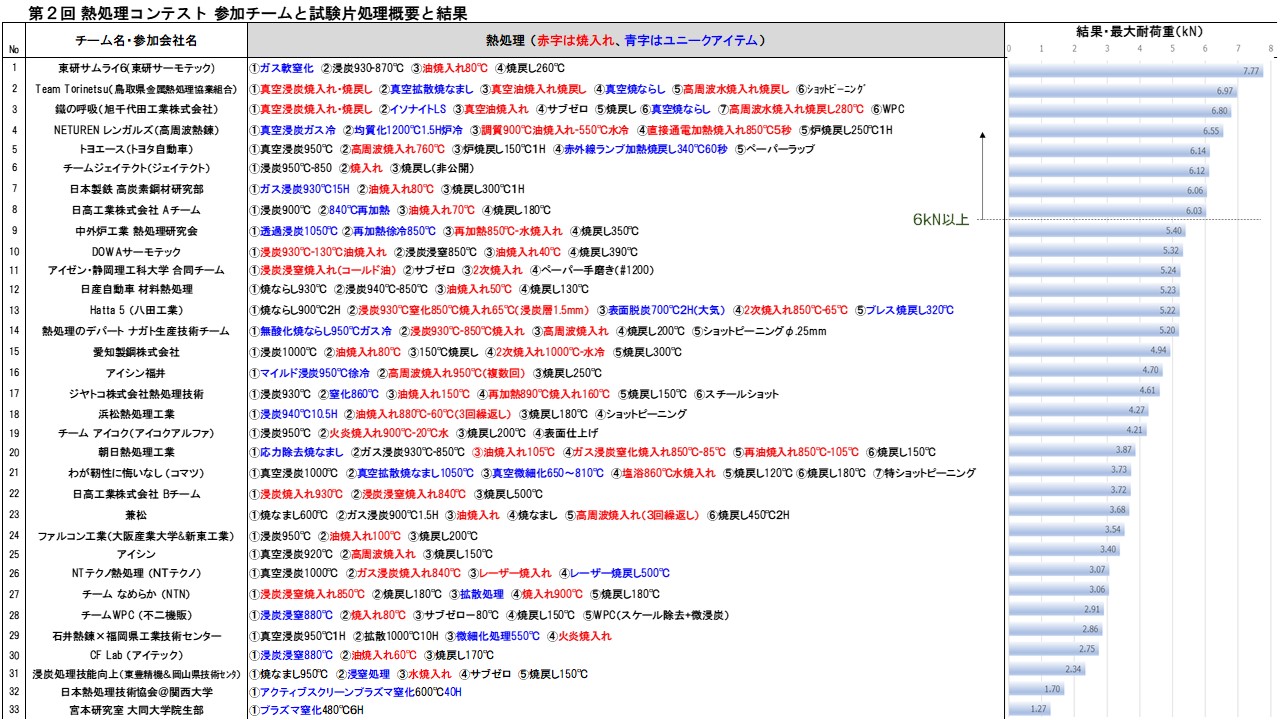

第2回熱処理コンテスト結果一覧【画像クリックで拡大】
第1回熱処理コンテスト
合金鋼「SＣＭ４４０」製の試験片に３点曲げ試験で最も耐荷重が大きくなるよう熱処理を施すという課題で、大企業から中小企業、団体、大学まで２３チームが参戦。
開催概要
【開催日】2022年3月14日（月）
【場所】愛知県技術開発交流センター 交流ホールおよびZoom
【協賛】日本機械学会東海支部，日本金属学会東海支部，日本鉄鋼協会東海支部，表面技術協会東海支部，中部金属熱処理協同組合
競技内容と規定
【試験片の材質および寸法】
材質：SCM440
硬さ：90 HRBW相当
寸法：図1参照
【試験，評価方法】
3点曲げ試験（室温大気中、支点間距離70mm、クロスヘッド速度5mm/min、上部治具の先端半径5mm）で得られる試験荷重-クロスヘッド変位曲線にて、最大の試験荷重により判定しました。図3にプレ試験結果を示します。各チーム熱処理等選定のご参考としました。
【ルールその他】
・支給した試験片のみ使用可としました。
・熱処理等は自由としました。
・試験片の厚さおよび幅の寸法変化が±0.1mmの範囲内であれば、ショットブラスト、表面硬化処理、コーティング、平面研磨も可としますが、全周面取り（C0.5）の状態を維持することとしました。ただし、試験片の反りに関しては±0.1mmの範囲内ではなく公正な試験ができるかを基準に判断しました。試験前に形状および寸法を支部事務局で計測し、合格した試験片のみ試験を実施しました。
・試験片提出時に、処理内容、処理条件、使用装置などの概要を、所定のフォーマットに記入し、提出しました。
・チーム構成や1チームの人数制限はありません。ただし、1チームに1名以上の正会員、または維持会員、学生会員が参加していることを参加条件としました。
・アイデアのみで熱処理設備が無い方々のご参加も歓迎としました。参加をご希望で、熱処理設備等でお困りの場合には、中部支部事務局までご相談としました。
・支給する試験片は組成、寸法などバラツキを有します。無作為ですのでご了承いただくこととしました。
ご参加いただいたチーム一覧
1．Team Torinesu（鳥取金属熱処理協業組合）
2．愛知製鋼株式会社
3．トヨタ自動車 素技・三好
4．本田技研工業 熱処理部会チーム
5．東研サーモテック製造部
6．大同大機シス（大同大学 吉田研究室）
7．アイコクアルファ株式会社 チーム1
8．アイシン・AWエンジニアリング
9．アイシン
10．もみじまんじゅう（武蔵精密工業株式会社）
11．日高工業株式会社Bチーム
12．日高工業株式会社Aチーム
13．NTテクノ株式会社
14．ネツレン レンガルズ（高周波熱錬株式会社）
15．浸窒処理技術向上グループ（東豊精機（株）、岡山県工業技術センター）
16．宮本研究室 大同大学院生部
17．アイコクアルファ株式会社 チーム2
18．石井熱錬×福岡県工業技術センター
19．チーム なめらか（NTN株式会社）
20．ジヤトコ株式会社熱処理技術
21．東京の熱処理技術技能集団（株式会社上島熱処理工業所）
22．鐵の呼吸（旭千代田工業株式会社）
23．チームWPC（株式会社不二機販）
第1回熱処理コンテスト ギャラリー
 参加チームの概要説明 |
 結果発表の様子 |
 表彰式の様子その１ |
 表彰式の様子その２ |
 特別賞：トヨタ自動車 素技・三好チームの発表 |
 特別賞：トヨタ自動車 素技・三好様の後日 |
 準優勝：愛知製鋼株式会社様の後日 |
 優勝：チームとりねつ様の後日 |
第1回熱処理コンテスト結果

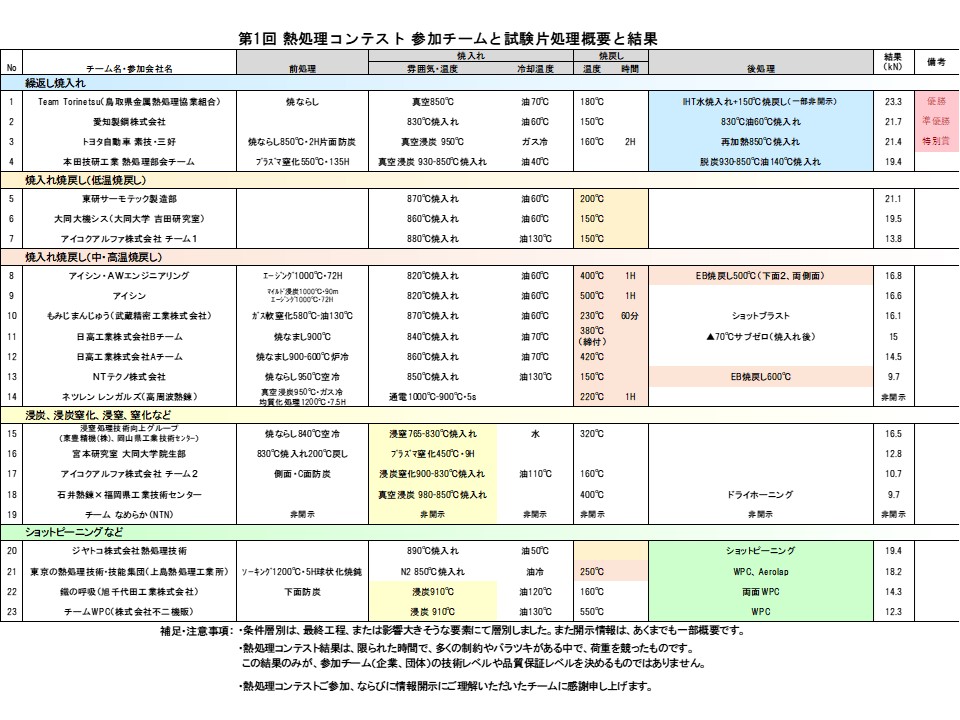

熱処理手法別に整理した結果概要を図4に示します。
優勝 ：鳥取県金属熱処理協業組合「Team Torinetsu」 最大荷重23.27 kN
準優勝：愛知製鋼株式会社 最大荷重21.72 kN
特別賞：トヨタ自動車素形材技術部三好工場製造技術部 最大荷重21.41 kN
優勝した「Team Torinetsu」に送られた盾（賞状，副賞とともに贈呈されました）
今回用いた試験片を模した盾となっております。
今回、熱処理コンテストの上位3チームは、繰返し焼入れを施しており、結晶粒微細化による粒界強化が効果的であったと推察します。また、この３チームを含め多くのチームが、若手を中心にメンバー構成し、中堅、ベテランのアドバイスを受け試験片製作に取組まれたり、自ら3点曲げ試験を実施し強度向上に取組まれ、いくつかのチームがプレ試験結果を上回る最大荷重を達成されました。
熱処理コンテスト23チームの取組から、熱処理手法と3点曲げ荷重の因果関係を示唆する非常に興味深い知見が得られたと思っています。優勝チーム参加者からは「技術面での競争はしたことがなかった。参加はいい経験になった。」とのコメントをいただいており、中部支部幹事一同も喜んでおります。熱コンへの参加ならびに情報開示にご理解いただいた全チームに深く感謝申し上げます。なお、2022年秋季講演大会にて、この結果解説も考えております。
中部支部では2021年度より熱処理の学び、失敗からのイノベーション、人材交流などを目的として「熱コン」、「ねつ・が～る」（中部支部HPへ掲載）などのいくつかの新企画をご提案しております。
熱コンは、課題を変えつつ今後も開催いたします。全国から多くのチームに参加いただき、熱処理の魅力を共有できることを楽しみにしております。今後ともよろしくお願いいたします。
